GIGABYTE Z270 Extreme Overclocking Guía


El equipo de GIGABYTE OC preparó una guía de overclocking extremo GIGABYTE Z270 Kaby Lake para aquellos que desean sacar el máximo partido a sus procesadores basados en Kaby Lake. La guía fue originalmente publicada por GIGABYTE y es compartida en Overclocking.guide con permiso explícito. La siguiente guía le mostrará cómo lograr las más altas frecuencias y rendimiento usando nitrógeno líquido. Le recomendamos que utilice GIGABYTE Z270X-Gaming SOC o GIGABYTE Z270N-Gaming 5 si desea experimentar con este tipo de overclocking extremo. En esta guía usamos el Intel Core i7-7700K y el GIGABYTE Z270X-Gaming SOC. Los ajustes similares pueden usarse con otras CPUs de la serie K de Intel o con el GIGABYTE Z270N-Gaming 5.

Guía de GIGABYTE Z270 Advanced OC

Para los ajustes básicos, siga la Guía avanzada (deshabilitar funciones, etc.). Usted puede encontrar esta parte de la guía en la revista publicada en Joomla: https://www.joomag.com/magazine/gigabyte-z270-overclocking-guide-gigabyte-200-series-overclocking-guide/0767815001483933769

Habilitar el modo BIOS único

Asegúrese de encenderlo (posición 2). Este conmutador desactivará el modo bios dual en caso de que active un conmutador o actualización de bios debido a un fallo de OC.

Preparación de la CPU para el overclocking extremo

Al igual que OCing extremo en CPUs de generación anterior, necesita delid su procesador (consulte la página 16 o la guía avanzada de overclocking). Deduciendo su procesador usted podrá conseguir frecuencias más altas de su viruta aumentando el grado de frialdad su CPU puede manejar (prevenir el error frío). Puede utilizar cualquier herramienta de delidding disponible en el mercado. Estamos utilizando la herramienta der8auer y funciona bien. Preferimos reemplazar la pasta en el dado de la CPU cada vez que la usamos. Funciona mejor para nosotros. Recuerde aplicar suficiente pasta en el dado. Monte su CPU correctamente sin apretarlo demasiado. De nuestra experiencia a veces cuando lo exageramos nos encontramos colocándolo descuidadamente lo que afecta a nuestro CB.

Ajustar los voltajes

Configuración de la tensión de la CPU:

Vcore de la CPU: Para una refrigeración extrema (LN2), apuntas a 1.85-1.90V para maximizar tu CPU. Hay CPUs que pueden obtener frecuencias más altas utilizando voltajes más altos, pero 1,85 V es un buen punto de partida. CPU VCCIO y CPU System Agent: Estos ajustes le ayudarán principalmente en el overclocking de memoria. Una configuración de hasta 1.4V en ambos maxes más DRAM. Le sugerimos comenzar lentamente desde 1.3V en ambos y encontrar el valor óptimo para su DRAM / CPU. VCC Substained: Establezca esto a 1.45-1.55V. Comience desde 1.45V y compruebe si su CPU necesita más. Si usted está recibiendo heladas aleatorias en los relojes altos levántelo a un valor más alto. VCCPLL: asegúrese de que tiene desactivado iGPU antes de hacer esto, ya que podría matar a su iGPU de lo contrario. Asegúrese de que está utilizando tarjetas gráficas discretas. 1.8V debe eliminar CB en una CPU. De nuestra experiencia no necesitas más alto que eso. Si estás limitado a sólo 1.5V, entonces necesitas un bios de la versión X (disponible en la sección "Software de Overclocking"). VCCPLL OC: Estás buscando valores alrededor de 2.0V. Ayuda si usted está golpeando el CB más temprano que usted debe (-130C o tan). Algunas CPUs necesitan mayor, pero 2.0V es un buen valor inicial. Mantenga este valor bajo 3.0V o puede degradar su CPU. VCCVTT: 1.65V debería funcionar bien para la mayoría de las CPUs. Si usted está recibiendo heladas aleatorias en los relojes de alta tratar de aumentarlo. Mantenga esto en 1.75V o se podría hacer daño a su CPU, incluso cuando se utiliza LN2. VCCDMI_PEG: Este ajuste se utiliza para estabilizar su rendimiento 3D VGA. Siempre lo configuramos en 1.4V y luego lo elevamos cuando es necesario. Dependiendo de cómo su VGA se comporta, hasta 1.85V está bien. Asegúrese de que suba VCCIO junto con VCCDMI_PEG, ajuste VCCIO en cualquier lugar de 1.25V a 1.4V de lo contrario su CPU podría no arrancar. Para los benchmarks PCI-E 2.0 2D y 3D establezca un valor de al menos 1,4V para evitar CB. Si está utilizando un PCI-e 3.0 VGA, entonces puede elegir usar Nvidia PowerMizer Manager (administrador nvpm) o en el BIOS establecer un VCCDMI_PEG alto (1.8V +). Si está utilizando una ranura PCI-E de PCH, entonces VCCDMI_PEG no afecta a esa ranura. CPU Core PLL Sobretensión (+ mV): Este ajuste depende de la CPU. Empiece sin él y trate de levantarlo para ver si ayuda a su CPU. Los valores de hasta 285mV funcionan bien en LN2. (El valor predeterminado es 0.9V) PCH Core: Debes subir este ajuste junto con VCCVTT. Siempre lo establecimos en 1.12-1.14V. Si el sistema se reinicia y se pasa al código C5 con un LED de depuración en blanco, a continuación, aumentar este valor. CPU Vcore Loadline Calibración: Aunque "Turbo" debería funcionar bien, preferimos establecerlo en "Extreme" solo para estar seguro.

Sólo para estar seguros preferimos hacer siempre 2 perfiles. El primero está sin estos ajustes de voltaje y el segundo está con ellos. A continuación, enfriar la CPU a -70 C o menos y luego cargar el segundo perfil.

Encuentre su CB (Cold Bug) y CBB (Cold Boot Bug) Temperaturas

Si usted no es un overclocker extremo experimentado, le sugerimos que pase el tiempo para encontrar el CB y CBB de su CPU. Una vez que los encuentre usted será capaz de eliminar CB y CBB fuera de una lista de problemas que pueden estar obstaculizando su overclock. Cold Bug es la temperatura más baja en la que puede funcionar su CPU. Cold Boot Bug es la temperatura más baja que su CPU está en y todavía arranca. De nuestra experiencia con las CPUs 7th gen, hemos visto que CB y CBB son muy similares a los anteriores CPUs de sexto gen. CBB es sobre todo específico de la CPU y es aproximadamente alrededor de -130C. Algunas CPUs pueden ser capaces de arrancar a -120C y algunas a -135C. CB en todas las CPUs que hemos probado son las mismas: puede ir a la olla completa (-190C).

Ajustar Frecuencias + Algunas Sugerencias

Las frecuencias de CPU varían de 6.4 a 6.9 y tal vez incluso más altas para HWBOT Prime. Las buenas CPU pueden hacer 6700+ con alrededor 1.8V. Algunas CPUs dejan de escalar alrededor de 1.8-1.85V, pero algunas pueden subir a 1.9+. Algunas buenas noticias - de nuestras observaciones hemos visto que el promedio de la próxima generación genéricas Intel CPU puede reloj tan alto como muestras de ingeniería. Uncore utiliza voltaje Vcore de CPU. Si desea aumentar la frecuencia de Uncore, es posible que desee aumentar el voltaje Vcore de la CPU. 6700 Mhz Uncore trabajó para nosotros en SuperPi 32M. Si usted está golpeando las frecuencias más bajas (es decir, 6 Ghz) asegúrese de que su montaje de la CPU es bueno. En comparación con una placa base Gaming 7, la misma CPU sólo podía registrar hasta 6,2 Ghz, cuando en Gaming SOC debido a su configuración de voltaje adicional era capaz de hacer 6,7 Ghz. No encontramos ninguna diferencia entre las placas base al hacer overclocking estándar en el aire o el agua.

GIGABYTE Z270 OC Solución de problemas Problema potencial: las frecuencias previamente estables son ahora inestables

Asegúrese de tener un soporte estable cuando esté overclocking. Usted encontrará que una vez que empiece a empujar las altas frecuencias y los voltios que su goma puede no funcionar correctamente y su CPU puede llegar a ser inestable en frecuencias previamente estables. La mejor manera de OC es utilizar un enfoque escalonado donde se inicia con un 5, 5,5, 6 y 6,5 Ghz perfiles con voltios específicos y rangos de temperatura. Si se bloquea en cualquier etapa, es probable que "perdió su montaje". Esencialmente su pegó chasqueó y no está conduciendo el calor correctamente entre la CPU HS y la cacerola de la CPU. Una forma de detectar esto es con una sonda delta (mantener una sonda de temperatura en HS y segunda en la olla de la CPU). Una manera rápida de arreglar esto es apagar el sistema y calentarlo hasta -25C y luego traer rápidamente las temperaturas abajo a frío y empezar de nuevo. 90% del tiempo, usted podrá conseguir los relojes altos otra vez pero puede no poder conseguir los relojes máximos hasta el remontar completo de la goma (la cacerola llena de la CPU calienta para arriba, el reemplazo de la goma etc.). Siempre preferimos la remolque de pasta completa ya que funciona mejor para nosotros. Si usted ve después de algún tiempo que usted comienza a perder Mhz, entonces es el momento de secar su sistema y darle algún tiempo para recuperarse y comenzar de nuevo.

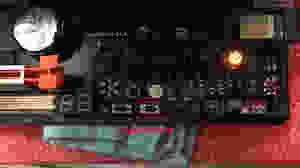

Problema potencial: algunos códigos que puede ver en el LED de diagnóstico durante el overclocking

02, 04 y 06: Para solucionar el problema apague su PSU y espere unos segundos y deje que la alimentación se descargue de su sistema. A continuación, vuelva a encenderlo y encienda el sistema. C4: Para solucionar el problema, presione el botón de reinicio de su placa base.

Software de Overclocking GIGABYTE Z270 y soporte Legacy O / S GIGABYTE Tweak lanzador (GTL) / MemoryTweak:

GIGABYTE Tweak launcher es una aplicación para overclocking en Windows. Debajo están las cosas que usted debe tener cuidado al usar la aplicación. Preferimos desmarcar todas las casillas (opción "Borrar todos los cheques") y marcar solo las que usamos más (Cores y VCore) cada vez que iniciemos la aplicación. Desmarque PLL OC cuando lo tenga más alto que 1.75V en el BIOS porque causa congela cuando lo vuelve a aplicar desde GTL. Para algunas placas base de juegos que no tienen la opción VCCPLL en el BIOS, puedes aplicarla desde aquí.

Enlace a GIGABYTE TweakLauncher: http://bit.ly/2itki3i

MemoryTweak

MemoryTweak nos permite monitorear nuestros tiempos de memoria en Windows. Funciona en la mayoría de las placas base que hemos probado incluyendo los modelos Z170. Puede abrirlo 2 o más veces para que tenga todos los tiempos mostrados.

Si experimenta algún error con MemoryTweak, háganoslo saber en los comentarios a continuación. Enlace a MemoryTweak: http://bit.ly/2iHke3n

BIOS "x"

Aquí está la versión bios "x" para el GIGABYTE Z270X-GamingSOC que le permite seleccionar configuraciones de voltaje más alto. Http://bit.ly/2hSGiE2

Soporte Legacy O / S

Debido a que algunos puntos de referencia funcionan mejor en sistemas operativos más antiguos, es posible que desee ejecutarlos aunque no estén oficialmente soportados por Intel. Debajo están las cosas que usted necesita hacer para conseguirlas que trabajan. Tanto para XP como para Windows 7 puede experimentar un cursor lento. Para remediar esto, usted querrá comprar un adaptador PCI Express USB. Le recomendamos que compre un Adaptador USB NEC con un IC D720200F1 porque podemos confirmar que funciona. Cómo arrancar en XP: Conecte su disco duro de arranque o SSD a los siguientes dos puertos resaltados a continuación.

Nota: si quieren ver el original en ingles aqui el enlace: http://overclocking.guide/gigabyte-z270-overclocking-guide/
