NVIDIA GeForce RTX 5090 Founders Edition Desmontada y Probada

En el 2025 International CES, hemos probado la nueva tarjeta gráfica NVIDIA GeForce RTX 5090 Founders Edition «Blackwell». Es enorme: más larga y más alta que la RTX 4090 FE, pero con sólo 2 ranuras de grosor. Esto se debe a que los diseñadores de NVIDIA han descubierto que el área de disipación de calor del disipador que se pierde al adelgazar la tarjeta se puede recuperar estirándola en otras direcciones. La tarjeta mantiene la estética esencial de las tarjetas Founders Edition de las dos últimas generaciones que se remontan a la serie RTX 30, pero cambia el concepto de flujo dual axial.

Mientras que las generaciones anteriores utilizaban un ventilador de entrada en un lado, que soplaba sobre la placa de circuito impreso, y otro ventilador en la parte trasera de la placa posterior que tiraba del aire a través del disipador térmico y lo expulsaba por la parte posterior, la RTX 5090 FE tiene dos ventiladores grandes, que soplan aire frío a través del disipador térmico y lo expulsan por la parte posterior de la tarjeta. La placa de circuito impreso está situada en el centro de la tarjeta y se basa en un conjunto de placas de circuito impreso para la interfaz de host y las salidas de pantalla.

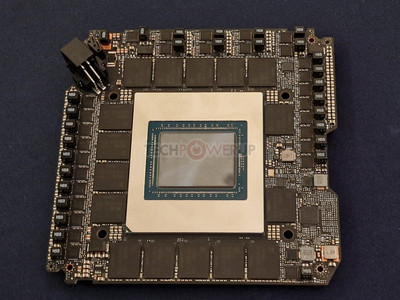

El componente más grande de la placa, que ocupa casi un tercio de su superficie, es la GPU «GB202» en la que se basa la RTX 5090. La GPU tiene un número de pines gigantesco, no sólo por sus necesidades de alimentación, sino también por su interfaz de memoria GDDR7 de 512 bits. En una de las esquinas de la PCB, que sobresale de la parte superior del disipador, se encuentra la entrada de alimentación 12V2x6 de la tarjeta, que tiene una potencia nominal de 600 W (aún no conocemos la TGP de la RTX 5090).

La tarjeta utiliza una solución VRM con 19 fases para la VGPU y 8 fases para la memoria. Al igual que en una tarjeta con GPU de IA, NVIDIA ha recurrido a la ingeniería de PCB de alta densidad, sin desperdiciar espacio a ambos lados de la placa. Las reactancias y los DRMOS (fabricados por MPS) están en el anverso, rodeando la GPU por tres lados; y los condensadores, en el reverso.

El reverso de la PCB tiene conectores que conducen a sus dos componentes breakout. El primero se conecta a un PCB con los dedos dorados PCI-Express 5.0 x16. El otro conector conduce al breakout de E/S de la pantalla. Ambas conexiones se realizan mediante finos cables planos como los que se encuentran en los portátiles, y se colocan a lo largo de los bordes del disipador, para no obstaculizar el flujo de aire.

Fuente: Techpowerup
